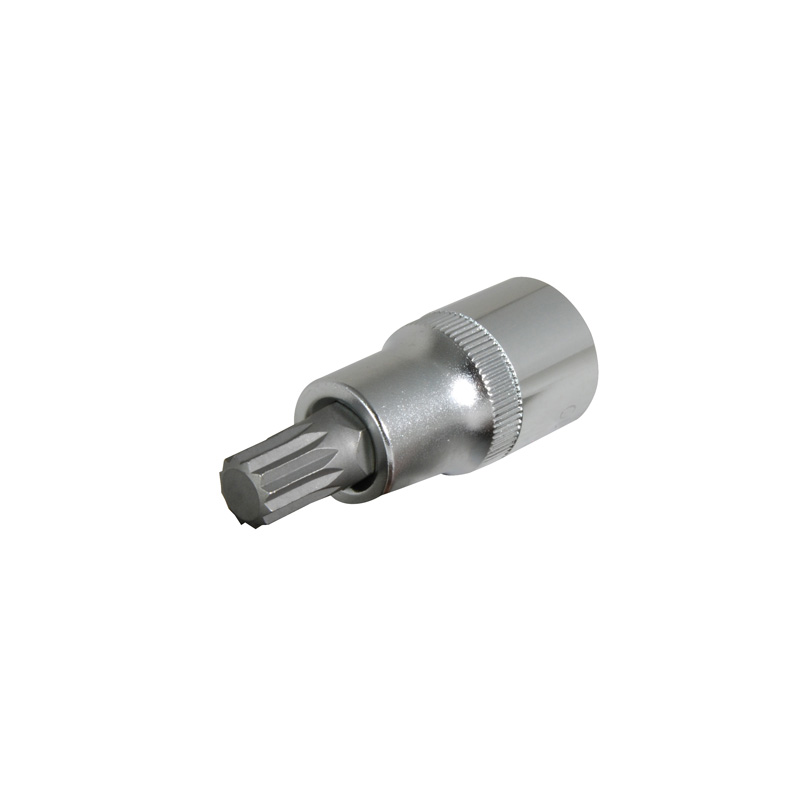

XZN Triple Square Spline Bit Socket, Triple Square Bit Socket, S2 Alloy Steel & CRV socket XZN Dreifach-Vielzahn-Bit-Stecknuss, Spline-Bit, aus S2-Legierungsstahl und CRV-Stecknuss

Die Tien-i Triple Square Bits werden aus S2-Legierungsstahl aus Taiwan geschmiedet und wärmebehandelt, um höchste Härte und geringeren Verschleiß zu gewährleisten.
Die 12-Punkt-Spitze wird präzise per CNC gefertigt und bietet so höchste Genauigkeit und Langlebigkeit.
Präzise abgeschrägte Bit-Enden sorgen für einen passgenauen Sitz.
XZN/Triple Square Befestigungen werden häufig bei Zylinderkopfschrauben, Halteschrauben, Antriebskomponenten, Türbeschlägen, Bremssätteln und weiteren Anwendungen in den meisten europäischen Fahrzeugen verwendet.
Tien-i Chrom-Sechskant-Bit-Einsätze sind in Standard-, Mittel- und Langgrößen erhältlich und decken die gängigsten Größen ab. Extra lange Bits ermöglichen den Einsatz in tiefen, engen Bereichen.

In Taiwan gefertigter Chrom-Vanadium-Stahl (CR-V), gehärtet mit dem firmeneigenen Tien-i-Wärmebehandlungsverfahren, hält besonders hohen Drehmomenten stand.
Die vollpolierte Nickel-Chrom-Oberfläche sorgt für Langlebigkeit und Korrosionsschutz.
Erfüllt oder übertrifft die Leistungsstandards von ANSI, DIN und ISO.

Blog: Wie entwickelt und fertigt man Bit-Einsätze, die sich gut verkaufen?

(Detailansicht)

Jetzt anfragen

Größentabelle

Alle Maßtabellen herunterladen

1/4"DR. TRIPLE SQUARE BIT Socket

Item No.	S1	S2	L	I	D	(g)
ECB2M4	M4	6.3	37	22	12.00	10
ECB2M5	M5	6.3	37	22	12.00	10
ECB2M6	M6	6.3	37	22	12.00	10

3/8"DR. TRIPLE SQUARE BIT Socket

Item No.	S1	S2	L	I	D	(g)
ECB3M4	M4	6.3	48	30	18.00	20
ECB3M5	M5	6.3	48	30	18.00	20
ECB3M6	M6	6.3	48	30	18.00	20
ECB3M8	M8	8.0	48	30	18.00	20
ECB3M10	M10	10.0	48	30	20.00	20
ECB3M12	M12	10.0	48	30	20.00	25
ECB3M14	M14	10.0	48	30	20.00	30

1/2"DR. TRIPLE SQUARE BIT Socket

Item No.	S1	S2	L	I	D	(g)
ECB4M4	M4	6.30	55	38	22	50
ECB4M5	M5	6.30	55	38	22	59
ECB4M6	M6	6.30	55	38	22	58
ECB4M8	M8	8.00	55	38	22	64
ECB4M10	M10	10.00	55	38	22	73
ECB4M12	M12	12.00	55	38	24	98
ECB4M14	M14	14.00	55	38	24	100
ECB4M16	M16	14.00	55	38	24	100

Produktinformationen

Hohe Drehmomentbeständigkeit

Erfüllt mindestens das 1,2-Fache des ANSI-Drehmomentstandards. Bestätigt durch einen Einzeldurchlauf-Test, bei dem das Drehmoment bis zum festgelegten Wert aufgebracht wird – ohne Versagen oder bleibende Verformung.
