Wie weit darf sich eine Gelenk-Stecknuss biegen? Schlagschrauber vs. Handbetrieb

Wie weit lässt sich eine Universalsteckdose tatsächlich biegen?

Viele Kunden sind neugierig auf die Flexibilität der von Tien-i hergestellten professionellen Universalsteckdose. Lässt sie sich in verschiedenen Winkeln biegen? Kann sie sich um 90 Grad biegen?

Welches Problem löste die Universalsteckdose?

Typischerweise sind die Kunden, die Universalsteckschlüssel kaufen, erfahrene Instandhaltungsprofis. Sie empfinden es als mühsam, bei Reparaturen ständig zwischen einem Universalgelenk und einem manuellen Steckschlüssel wechseln zu müssen. Als Lösung entstand die Universalsteckdose, die sowohl das Universalgelenk als auch die Stecknuss ersetzen kann.

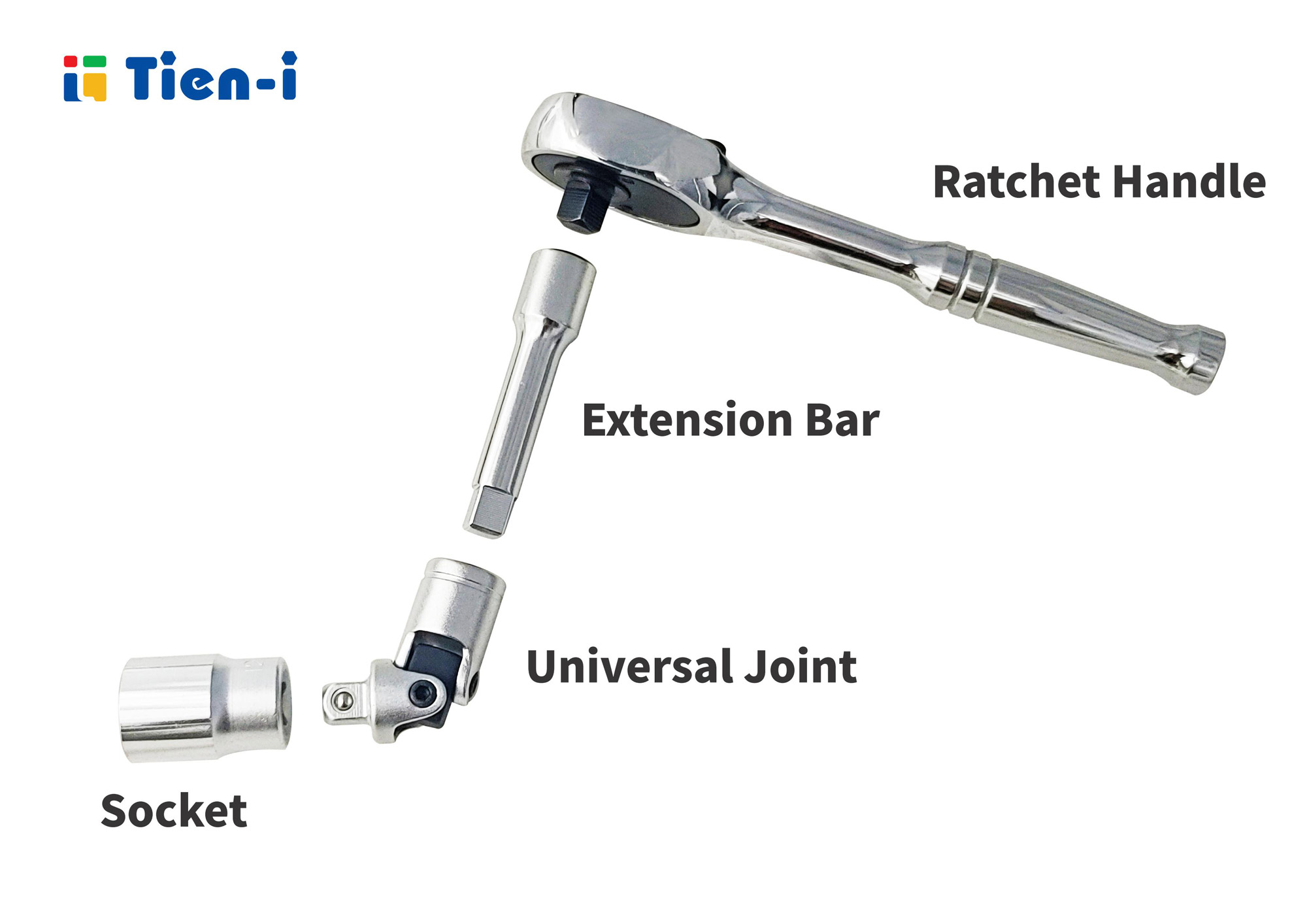

Vor:

Jetzt:

Ist eine 360°-Drehung dasselbe wie ein Biegewinkel?Jede Universalsteckdose ist um 360 Grad drehbar, was bedeutet, dass sich die Stecknuss selbst einmal im Kreis dreht.

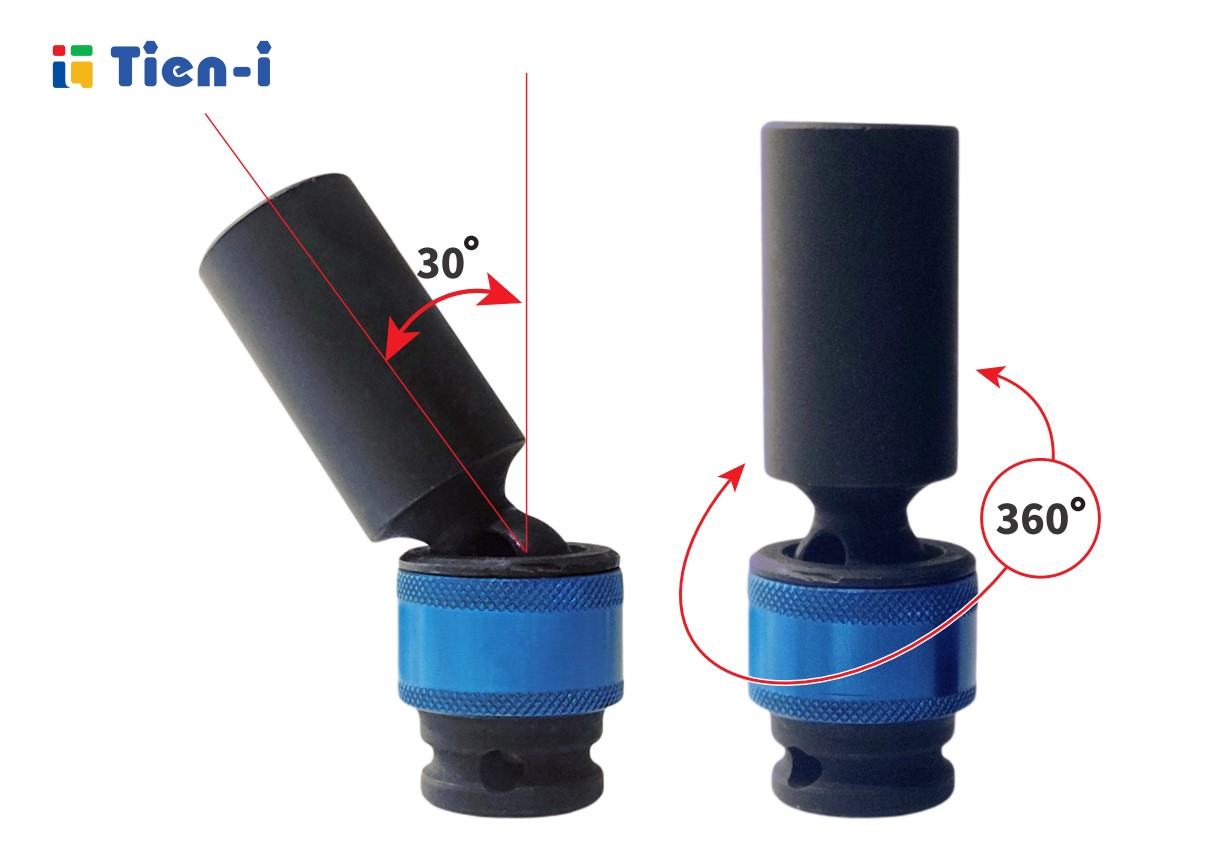

Wenn wir jedoch nach dem „Biegewinkel der Universalstecknuss“ fragen, meinen wir den maximalen Biegewinkel zwischen der „oberen 6-Punkt-Stecknuss“ und der „unteren Vierkant-Stecknuss“.Das Bild unten zeigt eine professionelle pneumatische Universalstecknuss der Firma Tien-i mit einem Biegewinkel von 30 Grad.

Warum lässt sich eine Universalsteckdose nicht um 90 Grad biegen? Aus mechanischer Sicht ist es schwer vorstellbar, eine 90-Grad-Biegung ohne den Einsatz von Zahnrädern und ausschließlich durch die Nutzung der Mittelachse zu erreichen.

Deshalb habe ich unsere Tien-i-Ingenieure gebeten, zu erklären, wie Drehmomentübertragung und Winkel ausgeglichen werden.

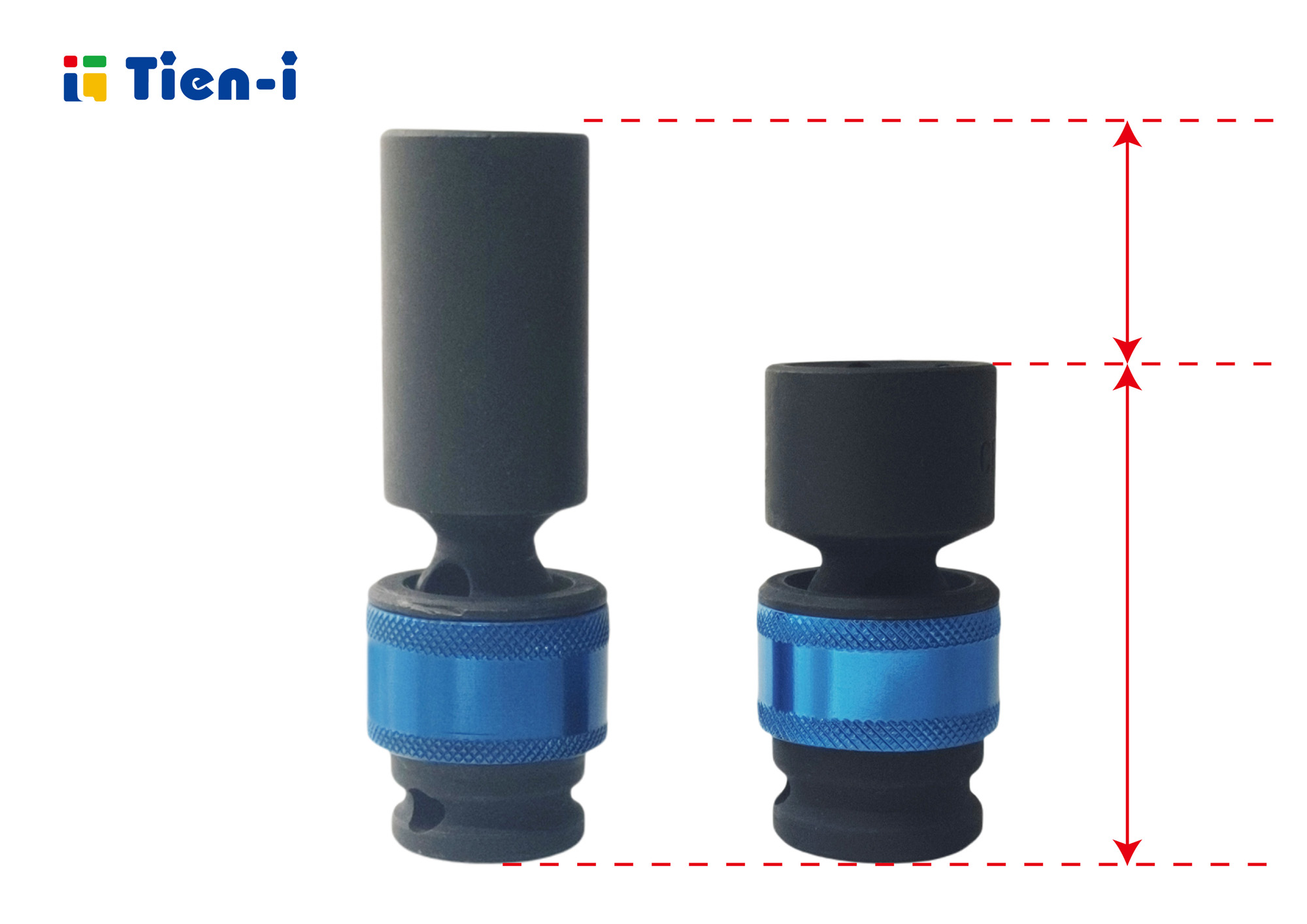

Beeinflusst die Länge einer Stecknuss ihren Biegewinkel?

Zunächst einmal eine wichtige Erkenntnis: Die Länge der Buchse selbst ist nicht der Grund für den Biegewinkel.

Winkel sind Winkel,Länge ist Länge.

Beeinflussen der Schnittwinkel der beiden roten gestrichelten Linien und die Länge der roten gestrichelten Linie den Winkel? Nein. Der Winkel wird durch die Struktur der Verbindung bestimmt. Unabhängig davon Bei der Länge der Stecknuss kann der Winkel auf etwa 30 Grad gehalten werden.

Viele Werkzeughersteller behaupten: „Unsere Universalstecknuss verbiegt sich, weil sie zu kurz ist“, aber das ist eine falsche Aussage.

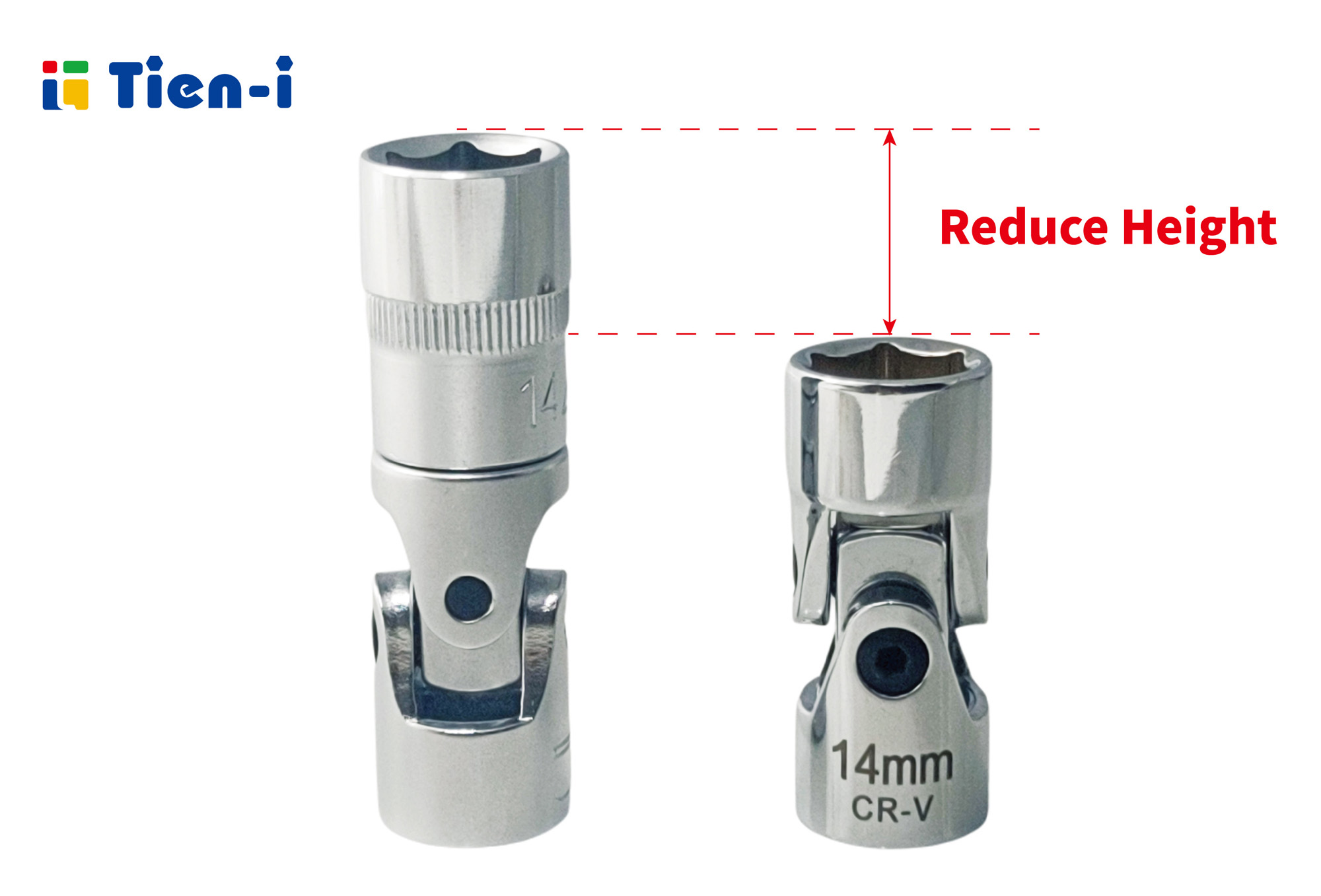

Sie meinen damit, dass ihre Universalsteckdose kürzer ist und daher auch in engere Zwischenräume passt. Das stimmt, denn man opfert dafür die effektive Tiefe der Sechskantsteckdose. für ein kompaktes und flexibles Design.

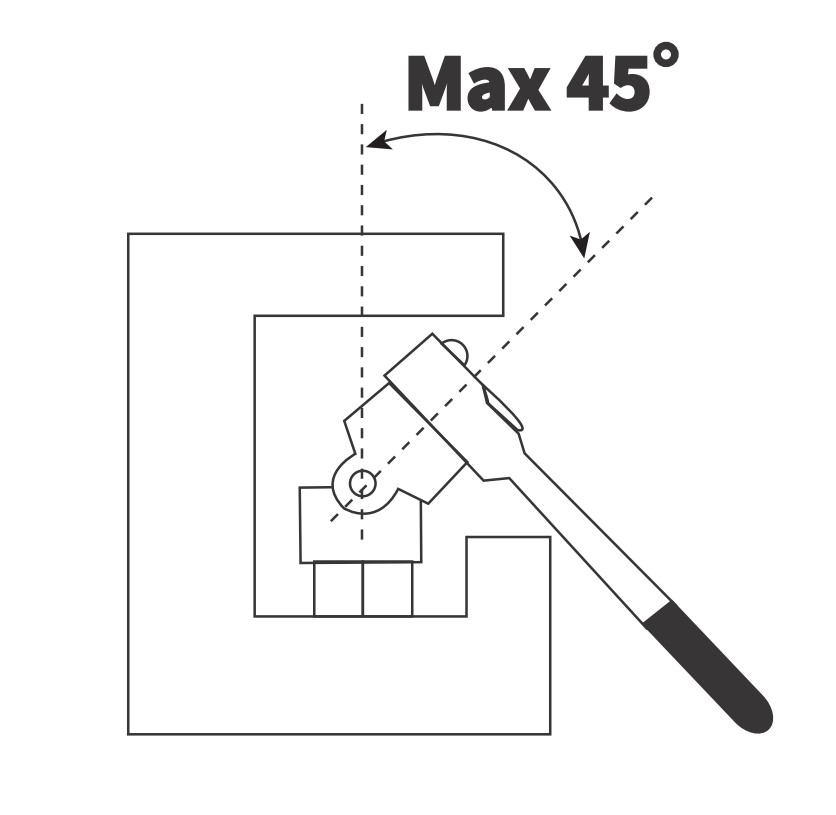

Ist ein größerer Biegewinkel immer besser?Darüber hinaus beeinflusst auch der Winkel selbst die Effizienz der Drehmomentübertragung. Je näher der Winkel an 90 Grad liegt, desto ineffizienter wird die Drehmomentübertragung.

Aufgrund von Platzmangel sind Schrauben und Muttern oft an Stellen angebracht, an denen man mit einer Stecknuss oder einem Schraubenschlüssel nur schwer direkt Kraft ausüben kann. Die Funktion der Universalstecknuss besteht darin, dies zu erleichtern. Diese Bereiche werden zugänglich. Je größer der Biegungswinkel, desto leichter lassen sich zuvor schwer zugängliche, schwer erreichbare Bereiche erreichen.

Bei Fragen zur Konstruktion von Universalverbindungenwenden Sie sich bitte an uns. mit dem Vertriebsteam von Tien-I.

Weitere Informationen zu Universalgelenk-Steckschlüsseln und Universal-Schlagschrauber-Steckschlüsseln finden Sie unter folgendem Link:

https://www.tien-i.com/detail/18-987-universal-joint-socket-flex-socket-swivel-socket-

https://www.tien-i.com/detail/75-848-3-8-drive-universal-impact-socket-6-point-360-degree-swivel-flex-impact-socket

Wenn Sie mehr überuniverselle Verbindungsdesigns erfahren möchten, klicken Sie einfach auf die Schaltfläche unten:
