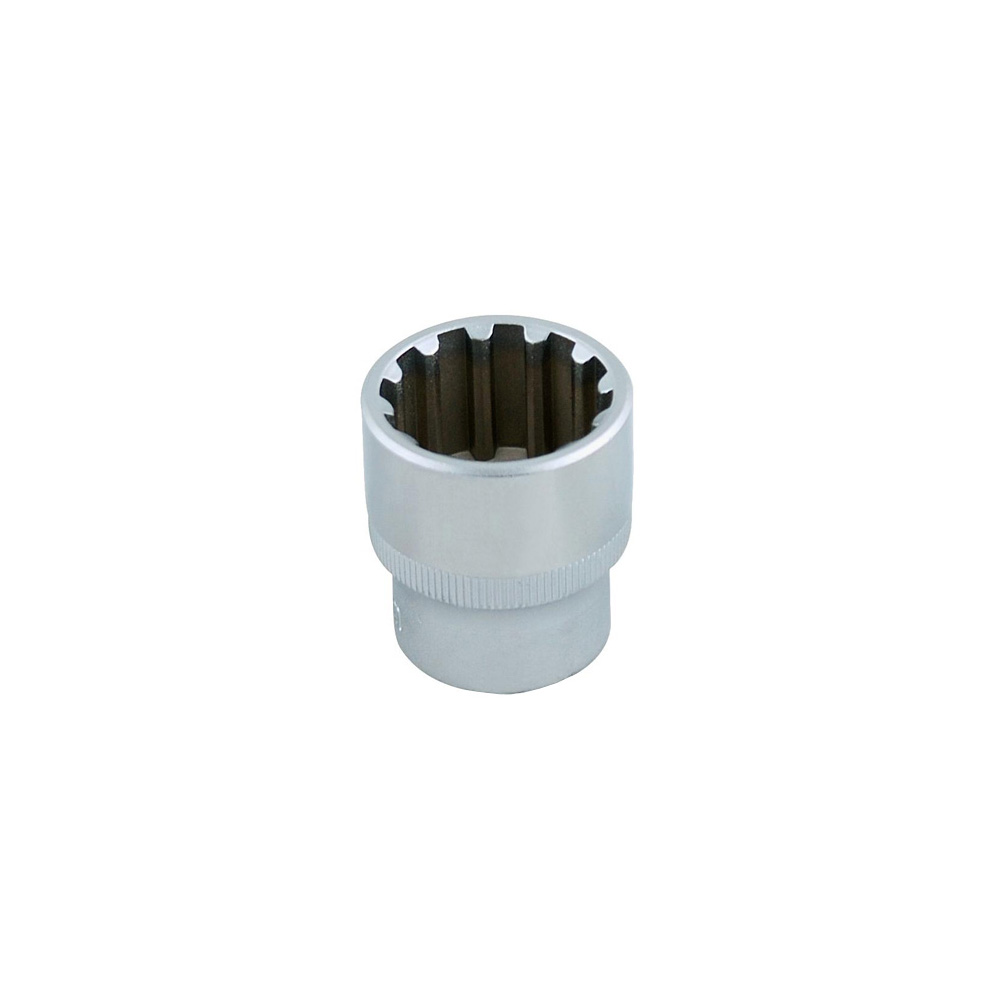

Spline Socket, Universal Spline Socket Vielzahn-Stecknuss, Universelle Vielzahn-Nuss

Das Tien-i Spline-Steckschlüssel-Design ist mit allen gängigen Befestigungstypen kompatibel: SAE, metrisch, Sechskant, 6-Kant und 12-Kant.
Dank des breiten Anwendungsspektrums unseres Steckschlüssels benötigen Sie weniger Werkzeuge.

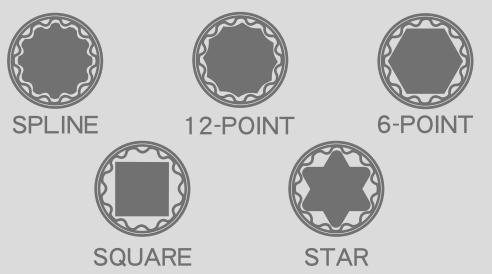

Geeignet für SAE- und metrische 6-, 8- und 12-Kant-Sechskant, E-Star, Vierkant, Verzahnung sowie beschädigte Schraubenköpfe (25%).
Ideal für Anwendungen wie diebstahlsichere Radmuttern, Zylinderkopfschrauben und Motorschrauben.

In Taiwan gefertigter Chrom-Vanadium-Stahl (CR-V), gehärtet mit dem firmeneigenen Wärmebehandlungsverfahren von Tien-i für höhere Drehmomentbeständigkeit
Vollpolierte Nickel-Chrom-Oberfläche für Langlebigkeit und Korrosionsschutz
Die spezielle Geometrie des Steckschlüssels greift die flachen Seiten des Schraubenkopfes statt der Ecken und verhindert so das Runddrehen
Erfüllt oder übertrifft die Leistungsstandards von ANSI, DIN und ISO

Jetzt anfragen

Größentabelle

Alle Maßtabellen herunterladen

1/4" Drive Spline Socket

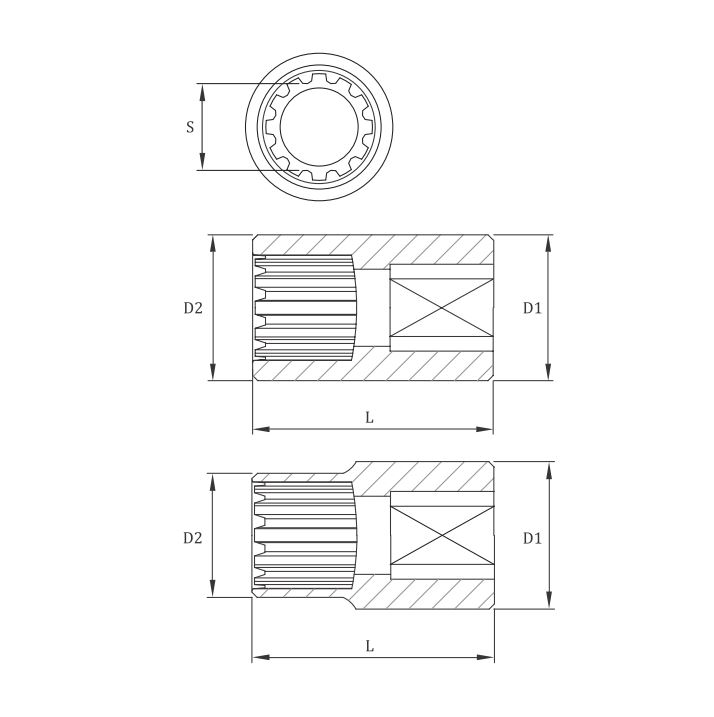

Item No.	S(mm)	S(inch)	L	D1(mm)	D2(mm)	G
QCR29204	4	5/32"	25	12	7.4	11
QCR292045	4.5	11/64"	25	12	8	11.1
QCR29205	5	3/16"	25	12	8.6	11.1
QCR292055	5.5	7/32"	25	12	9.2	10.9
QCR29206	6	1/4"	25	12	9.8	11.2
QCR29207	7	9/32"	25	12	11	11
QCR29208	8	5/16"	25	13	13	14.7
QCR29209	9	11/32"	25	14	14	16.9
QCR29210	10	3/8"	25	16	16	22.4
QCR29211	11	7/16"	25	16	16	19.8
QCR29212	12	15/32"	25	18	18	27.2
QCR29213	13	1/2"	25	19	19	28
QCR29214	14	9/16"	25	20	20	36

3/8" Drive Spline Socket

Item No.	S(mm)	S(inch)	L	D1(mm)	D2(mm)	G
QCR39206	6	1/4"	28	17	10	23
QCR39207	7	9/32"	28	17	11.5	23
QCR39208	8	5/16"	28	17	12.7	23
QCR39209	9	11/32"	28	17	14	24
QCR39210	10	3/8"	28	17	15.5	24
QCR39211	11	7/16"	28	17	17	24
QCR39212	12	15/32"	28	18.5	18.5	29
QCR39213	13	1/2"	28	20	20	31
QCR39214	14	9/16"	28	21	21	34
QCR39215	15	19/32"	28	22	22.2	45
QCR39216	16	5/8"	30	23	23	45
QCR39217	17	21/32"	30	25	24	59
QCR39218	18	11/16"	30	26	23	59
QCR39219	19	3/4"	30	27	27	68
QCR39220	20	25/32"	30	28	28	81
QCR39221	21	13/16"	32	30	30	81
QCR39222	22	7/8"	32	31	31	92
QCR39223	23		32	32	32	120
QCR39224	24	15/16"	32	34	34	120

1/2" Drive Spline Socket

Item No.	S(mm)	S(inch)	L	D1(mm)	D2(mm)	G
QCR49208	8	5/16"	38	22.2	13.8	50
QCR49209	9	11/32"	38	22.2	15	50
QCR49210	10	3/8"	38	22.2	16.2	51
QCR49211	11	7/16"	38	22.2	17.5	51
QCR49212	12	15/32"	38	22.2	18.7	52
QCR49213	13	1/2"	38	22.2	20	52
QCR49214	14	9/16"	38	22.2	21	52
QCR49215	15	19/32"	38	23.5	22.2	62
QCR49216	16	5/8"	38	23.5	22.2	58
QCR49217	17	21/32"	38	25	23	67
QCR49218	18	11/16"	38	26	23.5	73
QCR49219	19	3/4"	38	27	24	70
QCR49220	20	25/32"	38	28	24	66
QCR49221	21	13/16"	38	30	24	78
QCR49222	22	7/8"	38	31	26	90
QCR49223	23		38	32	28	100
QCR49224	24	15/16"	38	34	28	109
QCR49227	27	1-1/16"	42	37	30	145
QCR49230	30	1-3/16"	42	41	34	182
QCR49232	32	1-1/4"	42	44	36	212

Produktinformationen

Hohe Drehmomentbeständigkeit

Erfüllt mindestens das 1,2-Fache des ANSI-Drehmomentstandards. Bestätigt durch einen Einzeldurchlauf-Test, bei dem das Drehmoment bis zum festgelegten Wert aufgebracht wird – ohne Versagen oder bleibende Verformung.
