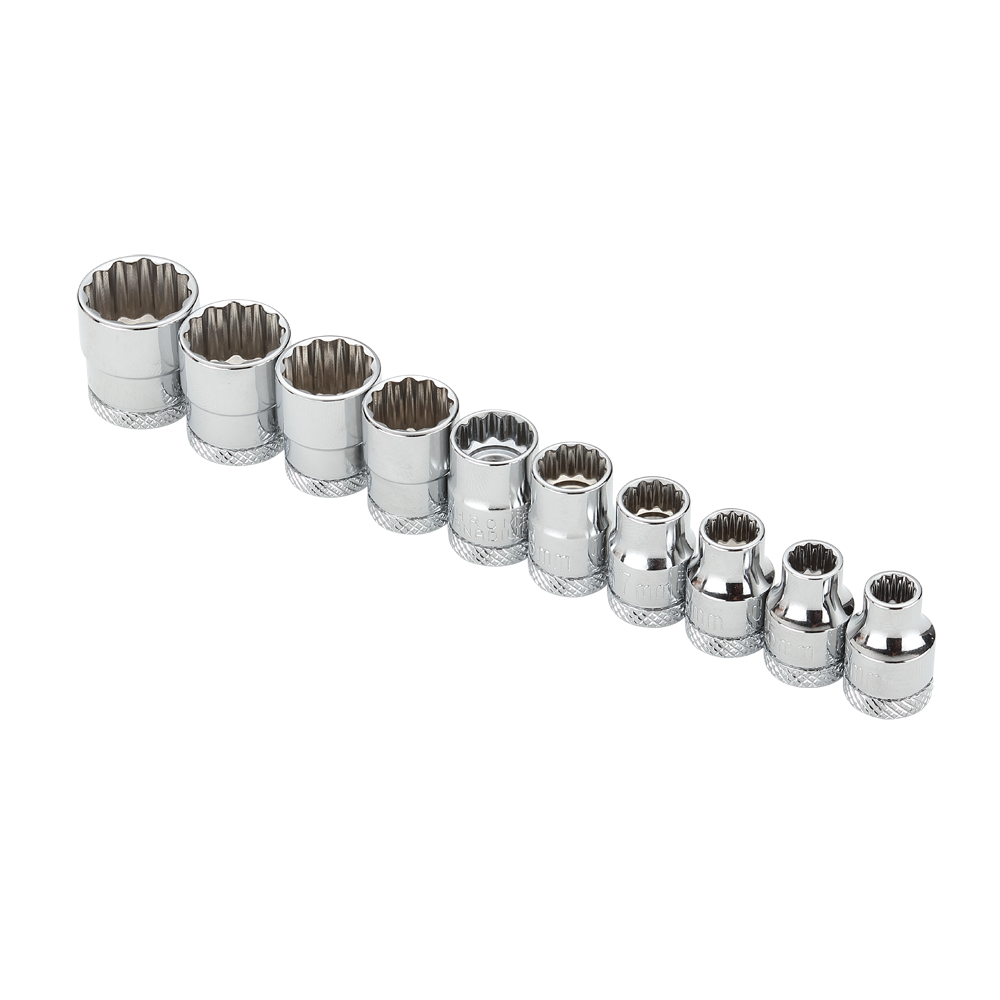

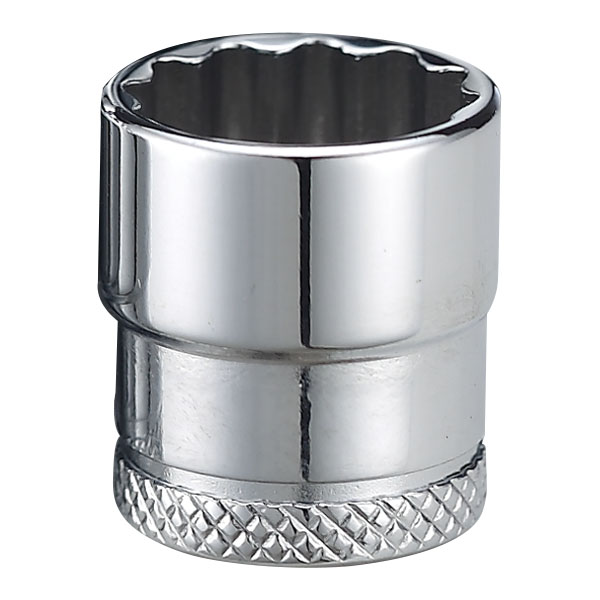

Low Profile Socket, 6 Point and 12 Point Stecknuss mit niedrigem Profil, 6-kant und 12-kant

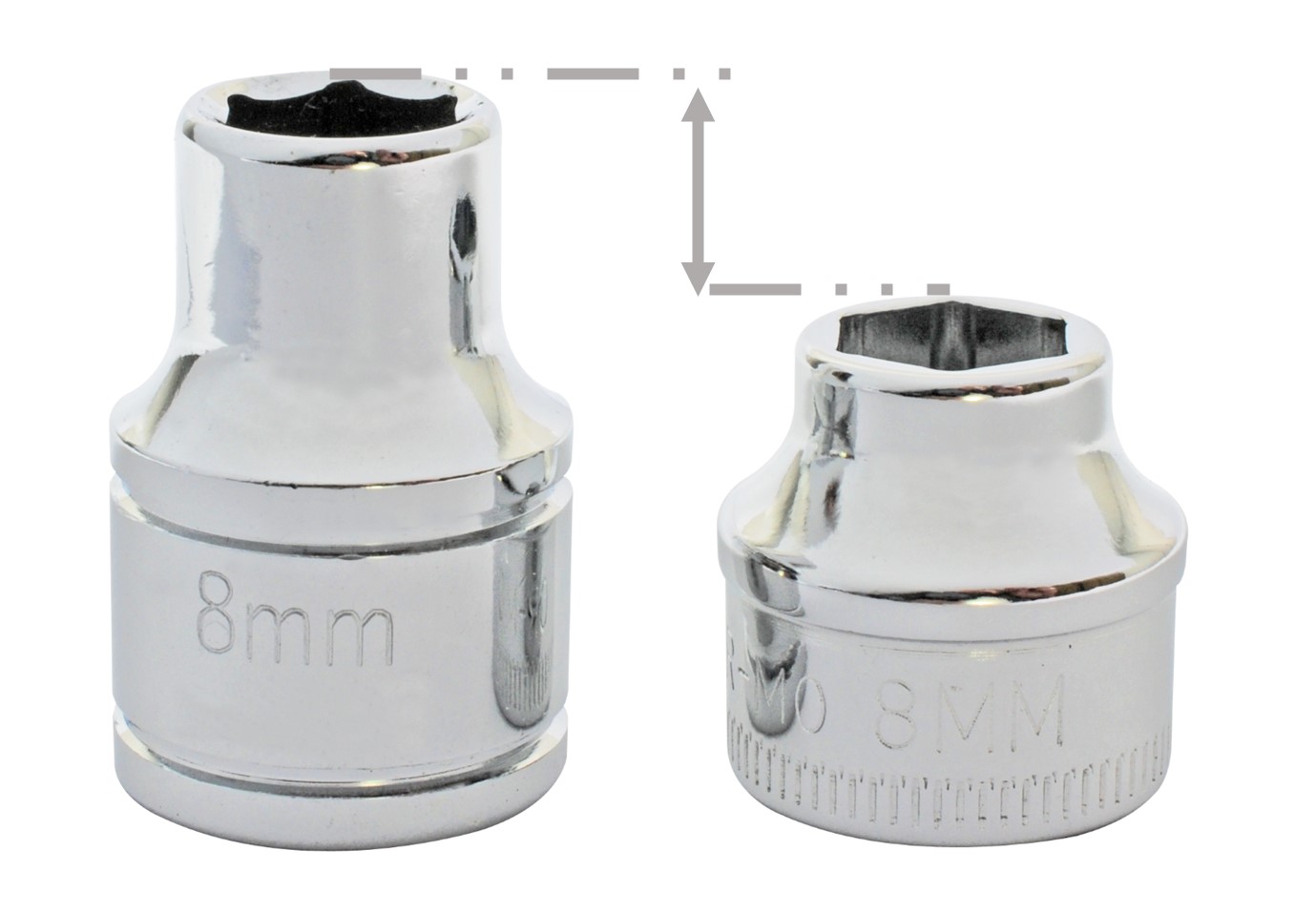

Extra niedrig

Die Low-Profile-Stecknuss von Tien-i eignet sich perfekt für enge Räume wie Elektroautos und Hightech-Maschinen.
Das flache Ratschen-Vierkantantriebsdesign gewährleistet Stabilität auch bei wenig Platz.
Die spezielle Querschnittsform ermöglicht einen besseren Zugang in beengten Bereichen.

In Taiwan gefertigter Chrom-Vanadium-Stahl (CR-V), gehärtet mit dem firmeneigenen Wärmebehandlungsverfahren von Tien-i, um mehr Drehmoment auszuhalten
Die vollpolierte Nickel-Chrom-Beschichtung sorgt für Langlebigkeit und Korrosionsschutz
Die spezielle Stecknussgeometrie greift die flachen Seiten des Schraubenkopfs statt der Ecken und verhindert so ein Abrunden
Komplettes Größensortiment für SAE und metrische Maße
Erfüllt oder übertrifft die Leistungsstandards von ANSI, DIN und ISO

Jetzt anfragen

Größentabelle

Alle Maßtabellen herunterladen

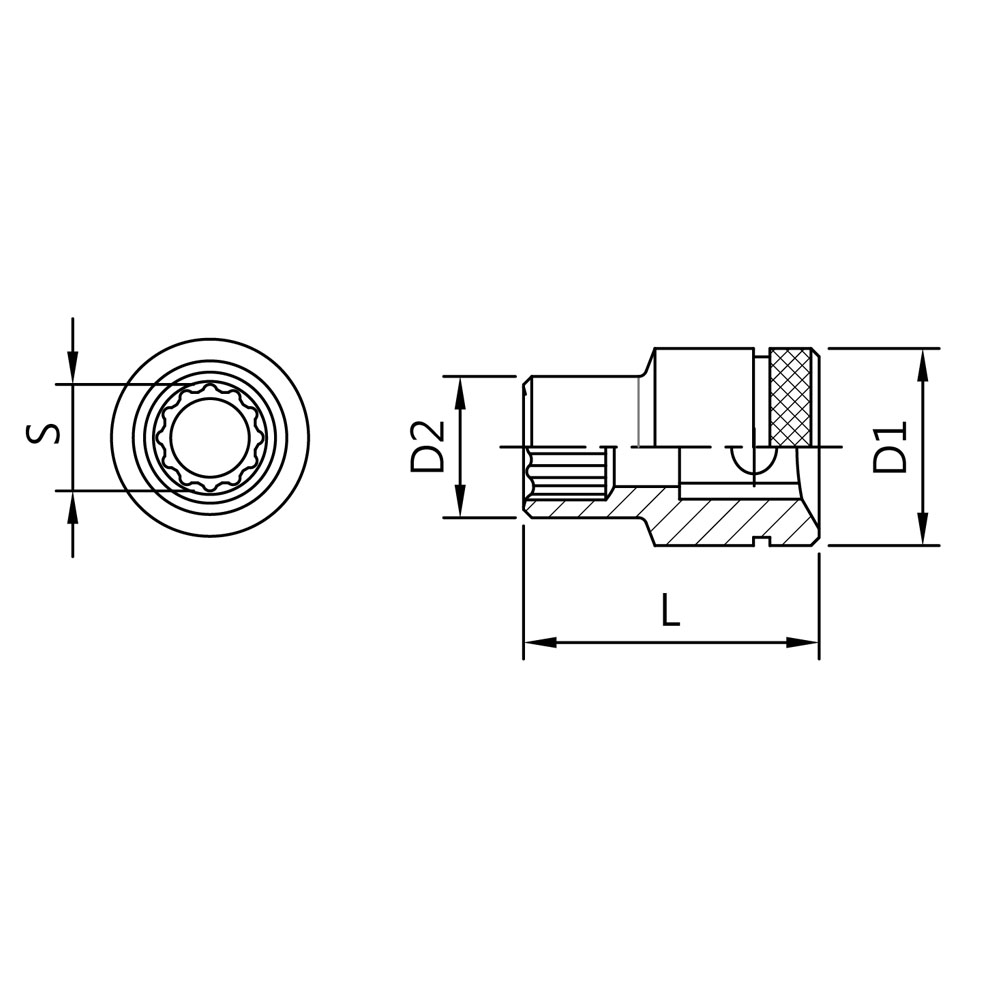

1/4" DR. 12-Point Low Profile Socket (mm)

Item No.	S	L(mm)	D1(mm)	D2(mm)
DS2720500	5	18	12	7.7
DS2720505	5.5	18	12	8.1
DS2720600	6	18	12	9
DS2720700	7	18	12	10
DS2720800	8	18.5	12	11
DS2720900	9	18.5	13	12
DS2721000	10	18.5	13.4	12.2
DS2721100	11	18.5	14.7	13.5
DS2721200	12	18.5	15.8	14.6
DS2721300	13	18.5	17.2	16
DS2721400	14	18.5	18.3	17

1/4" DR. 12-Point Low Profile Socket (inch)

Item No.	S	L(mm)	D1(mm)	D2(mm)
DS27105	5/32	18	12	6.5
DS27106	3/16	18	12	7.5
DS27107	7/32	18	12	8.5
DS27108	1/4	18	12	9.5
DS27109	9/32	18	12	10
DS27110	5/16	18.5	12	11
DS27111	11/32	18.5	13	12
DS27112	3/8	18.5	13	12
DS27114	7/16	18.5	14.8	13.6
DS27116	1/2	19	17	16

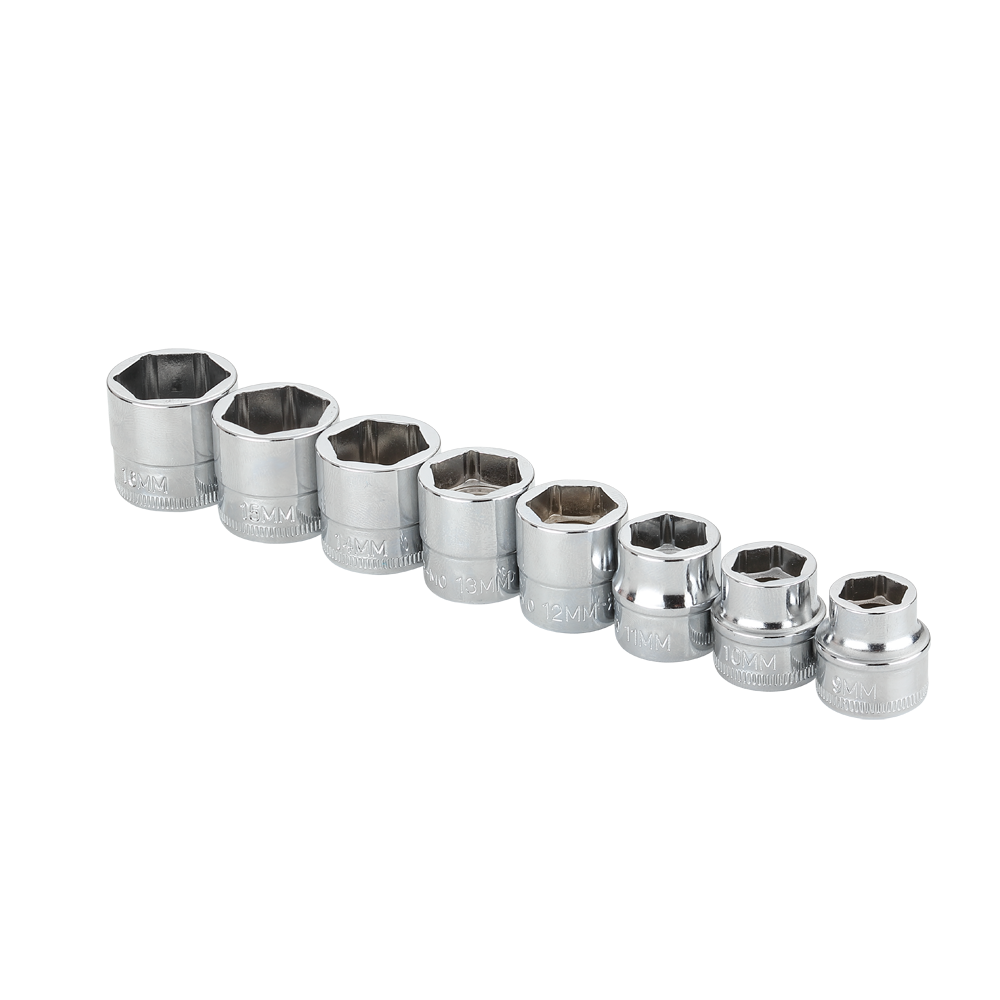

3/8" DR. 6Point &12Point Low Profile Socket(mm)

Item No.	12P Item No.	S	L(mm)	D1(mm)	D2(mm)
DS36209	DS37209	9	17	17	13
DS36210	DS37210	10	18	17	14
DS36211	DS37211	11	18	17	16
DS36212	DS37212	12	18	17	17
DS36213	DS37213	13	19	17	18
DS36214	DS37214	14	19	19	20
DS36215	DS37215	15	19	20	21
DS36216	DS37216	16	20	20	22
DS36217	DS37217	17	20	22	23
DS36218	DS37218	18	21	23	24
DS36219	DS37219	19	21	24	26
DS36208	DS37208	8	17	17	12

3/8" DR. 6Point &12Point Low Profile Socket(inch)

Item No.	S	L(mm)	D1(mm)	D2(mm)
DS36110	5/16	17	17.3	11.5
DS36112	3/8	17.5	17.3	14
DS36114	7/16	18	17.3	16
DS36116	1/2	19	17.4	18

Produktinformationen

Hohe Drehmomentbeständigkeit

Erfüllt mindestens das 1,2-Fache des ANSI-Drehmomentstandards. Bestätigt durch einen Einzeldurchlauf-Test, bei dem das Drehmoment bis zum festgelegten Wert aufgebracht wird – ohne Versagen oder bleibende Verformung.
