2016/08/01
Leitfaden zur Entwicklung von Handwerkzeugen
DIN und ANSI bei Schlag-Stecknüssen: die wichtigsten Unterschiede
Die meisten Schlagschrauber-Stecknüsse werden gemäß den ANSI- oder ASTM-Spezifikationen des American National Standards Institute oder gemäß den DIN-Spezifikationen des Deutschen Instituts für Normung (DIN) hergestellt. Institut für Normung. Die drei Hauptunterschiede zwischen diesen beiden Industriestandards sind nachfolgend aufgeführt.
1) ANSI/ASTM gibt die Größe von Steckschlüsseln in Millimetern sowie in Bruchteilen von Zoll an, während DIN nur Millimeter verwendet.
2) Die ANSI/ASTM- und DIN-Steckschlüsselnormen geben unterschiedliche Durchmesser für eine Schlagschrauber-Stecknuss mit einer bestimmten Sechskantgröße an.
3) Sie legen jeweils unterschiedliche Toleranzanforderungen für eine Schlagschrauber-Nuss einer bestimmten Sechskantgröße fest.
Diese drei Punkte haben einen erheblichen Einfluss auf das Materialgewicht, die Lagerbestände sowie den Bedarf an Produktions- und Verarbeitungsanlagen.

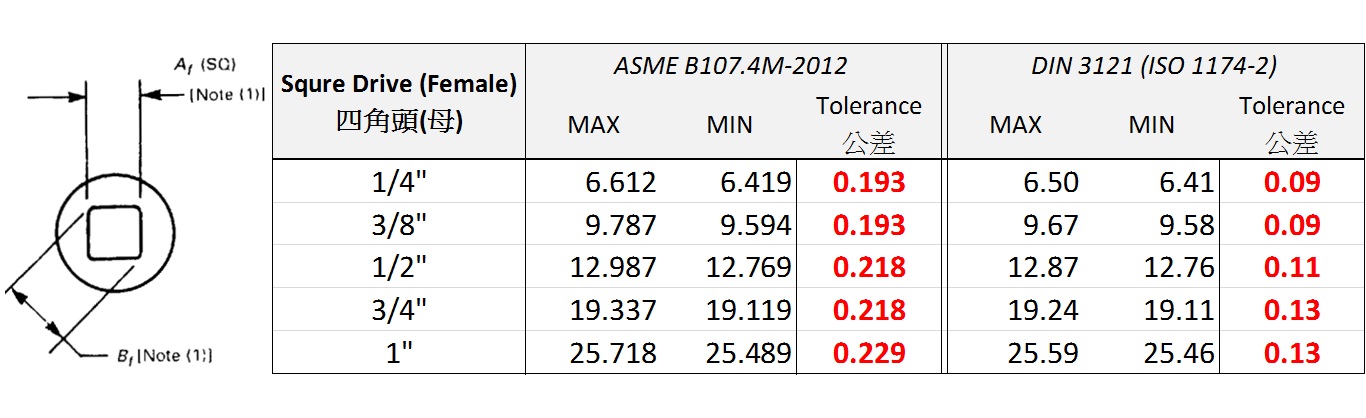

Beispielsweise sind für Schlagschrauber-Stecknüsse mit diesen jeweiligen Vierkantantriebslochmaßen die Spezifikationen nach der deutschen Norm DIN 3121 (ISO 1174-2) und der US-Norm ASME B1107.4M-2012 in der folgenden Tabelle aufgeführt.
Die Tabelle zeigt, dass DIN strengere Toleranzen als ASME vorschreibt. Für den ½-Zoll-Antrieb erlaubt DIN eine Toleranz von 0,11 mm, während ASME 0,218 mm zulässt, was einen Unterschied von 0,108 mm ergibt. Anders ausgedrückt: DIN- und ANSI-Schlagschraubnüsse weisen nicht die gleichen Toleranzen auf. und ihre Unterschiede sollten sorgfältig beachtet werden.
Als führender taiwanischer Hersteller von Schlagschraubernüssen entwickelt und produziert Tien-i Standardprodukte.
und OEM-Schlagschrauber-Stecknüsse, um die spezifischen Anforderungen unserer Kunden in verschiedenen Ländern zu erfüllen. Wenn Sie Fragen oder spezielle Wünsche haben oder möchten,
Um mehr über Werkzeugnormen zu erfahren, klicken Sie einfach auf die Schaltfläche unten:
